横电磁波室 TEM-420-300

产品型号：TEM-420-300

Transverse Electromagnetic (TEM) Mode 指的是电场和磁场在传输方向上的分量远小于在横向截面上的主分量的波导模式，称作：横电磁波模式。

产品介绍产品特点产品参数资料下载

◆横电磁波（TEM）传输室结构

TEM小室一般呈箱体形式，内带一个隔离面称作：芯板（传输线芯，天线），箱体的外壳作为传输线的一端，芯板作为另外一端。TEM小室的几何尺寸决定了传输线的特性阻抗。TEM小室的箱体是封闭的，除很小的泄漏之外，小室外没有电磁场，所以这类小室可以不用外加屏蔽使用。

TEM小室能测量的DUT（被试品）尺寸受其内部可用的场强平均区域体积的限制，DUT尺寸和该小室可测的最高频率之间有着直接关系。

TEM小室的最低测量频率可到DC。

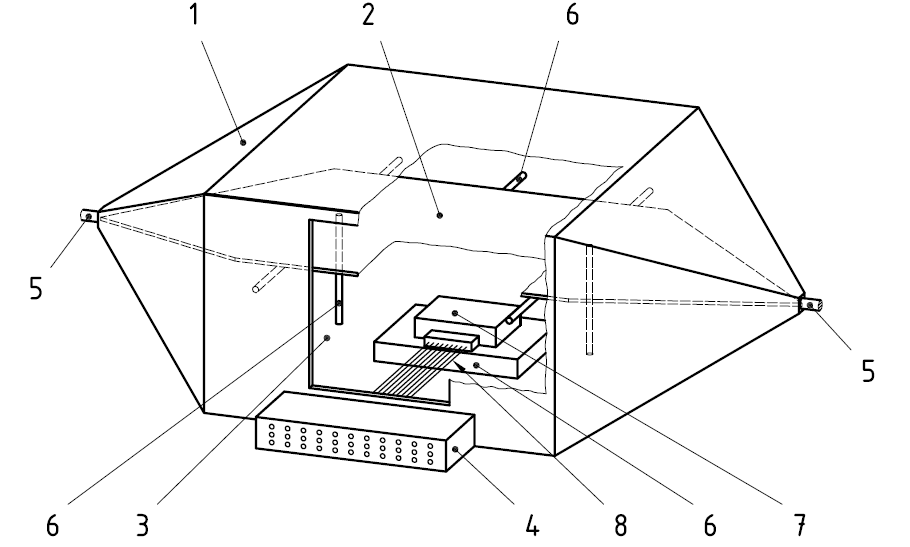

1外导体（屏蔽体）	2芯板（内导体）
3通道门	4连接器面板（可选）
5同轴连接器	6绝缘支架（相对介电常数εr≤1.4）
7 被试品	8输入/输出引线

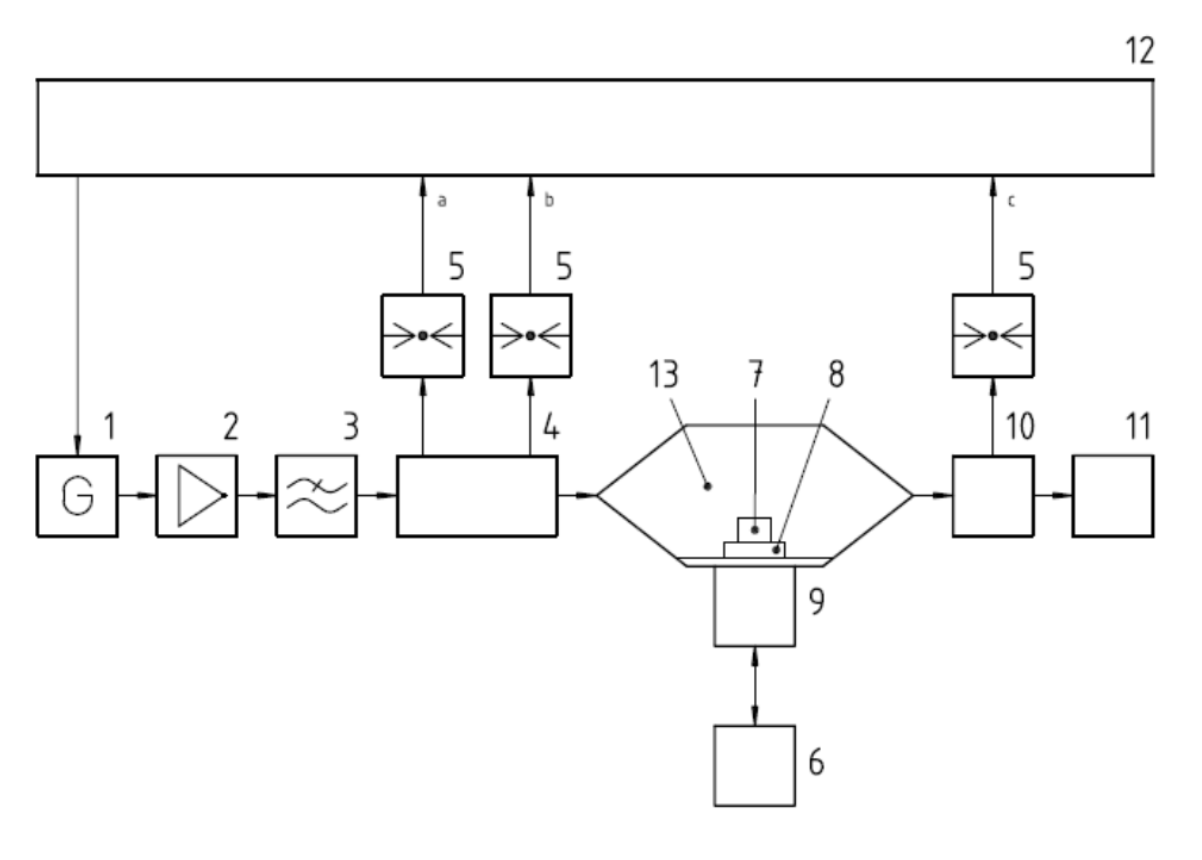

其中:
1-信号发生器;	2-宽带放大器;
3-低通滤波器;	4-双定向耦合器(去耦系数最小为30dB)
5-射频功率计;	6-外围设备;
7-DUT;	8-绝缘支架;
9-低通滤波器/连接器面板;	10-耦合器;
11-大功率负载(50Ω);	12 -控制器;
13-TEM 小室;
a Preflect(反射功率);
b Pforward(前向功率);
c Poutput(输出功率)。

◆TEM小室配置示例

序号	名称	参数	依据标准
1	额定校准场强	200V/m	可按需求定制
2	工作频率范围	DC-420MHz
3	标称阻抗	50±2 Ω
4	电压驻波比	典型值小于1.8
5	最大输入功率	1000W	可按需求定制
6	最大芯板高度d	300mm
7	最大被试品尺寸	250×250×250mm
8	最大门洞尺寸W×H	250 x 250 mm
9	外形尺寸 (L×W×H)	1200 x 600 x 600 mm	可按需求定制
10	射频接口	N
15	重量	约20 kg
16	制造标准	横电磁波小室	IEC 61000-4-20，GB/T 17626.20
17	EMI用途	辐射骚扰测试环境	IEC 61967-2、IEC 61967-3、IEC 61967-4、CISPR25
18	EMS用途	辐射电磁场测试环境	IEC 62132-2、IEC 62132-3、IEC 62132-4、ISO11452-3
